氧气充填增压泵
大家好以下介绍氧气充填泵使用案例及特点
氧气充填增压泵主要内容
一、产品简介:
氧气充填增压泵的主要左右是将氧气、氢气、氮气等气体从气源瓶中抽出并充填到待充气瓶内,使压力提高到20MPa-30MPa。
氧气充填增压泵增压氧气时,可以把四十升氧气瓶压力10MPa的气源加压到20MPa的2L气瓶仅需30-120秒,符合国家规定的50秒的标准。
二、产品特点:
1、适用于氧气及非燃性气体充填 (惰性气体也可以充装)
2、充填效率高,可以根据氧气来源选用不同的氧气充填增压机(气动型)
3、产品结构严谨,体积小,重量轻 (重量约为20kg)
4、产品操作简单、便于维护、使用成本低 、
5、氧气充填增压泵 无火花,可以在易燃易爆场合使用;
三、产品参数:
型号:
ZTA40 (单机单作用)ZTD40(单机双作用)适用于氧气入口压1.5-15mpa
ZTT40(二级增压机)适用于氧气入口压力低于1.0mpa
充气压力:≤30MPA
针对氧气瓶条件下的排气量:40L-154L(每分钟),氧气入口压力为20bar
增压级比:1级/2级
压缩比:40:1
柱塞行程:230mm
柱塞直径:Φ125mm -160mm
驱动气压范围:3-8bar
需要提供现场气压的空压机排量是:7.5千瓦,1m³排气量
噪音:63分贝
四、用法:
该产品用于将气源瓶中的氧气升压到另一气瓶中,使该气瓶内氧气达到所需压力值的氧气填充设备,也适用于将氧气、氮气、二氧化碳等气体从气源瓶中抽出并充填到待充气瓶内。
五、作用:
氧气充填增压泵主要用于充填氧气呼吸器和压缩氧自救器高压储气瓶的气体增压泵。它是将大储气瓶中的氧气或其它非燃性气体升压充填到另一储气瓶内。可自动控制充填压力。广泛应用消防、航空、石化、冶金、船舶等使用气体场所
下面简单介绍氧气填充增压泵的原理及构造
氧气增压机原理图
氧气充填增压泵的实物图
氧气充填增压泵的构造图
另外氧气充填增压机也可以在泵体基础上加一些阀门管件 压力表 箱体 高压管路 做成一套设备 更加方便客户使用及操作

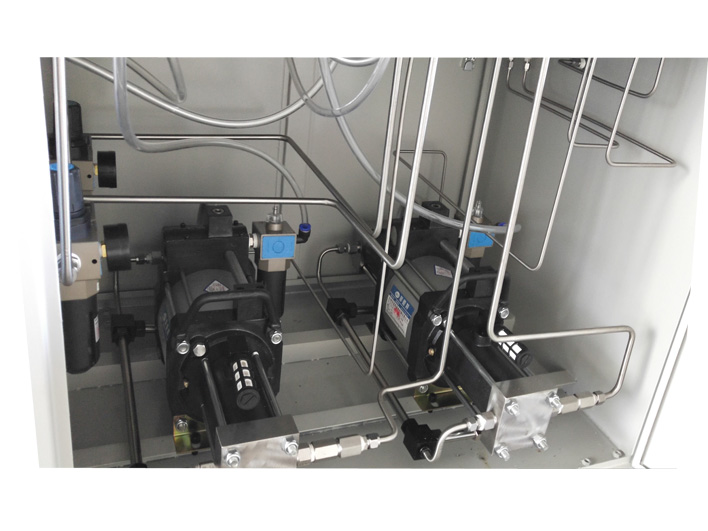

氧气充填增压系统实物图
氧气充填增压系统回路草图
以上就是氧气增压充填泵的简单介绍如有疑问之处 希望大家多与小编提下意见 谢谢大家
