二氧化碳下增压系统技术参数及特点

    二氧化碳下增压系统技术参数及特点

    1.供电电源:220V/50HZ;

    2.输出压力:0-10MPa;

    3.驱动气源:0.4-0.8MPa;

    4.气源接口:PU Φ12快插;

    5.高压出口:ZG1/4螺纹接口;

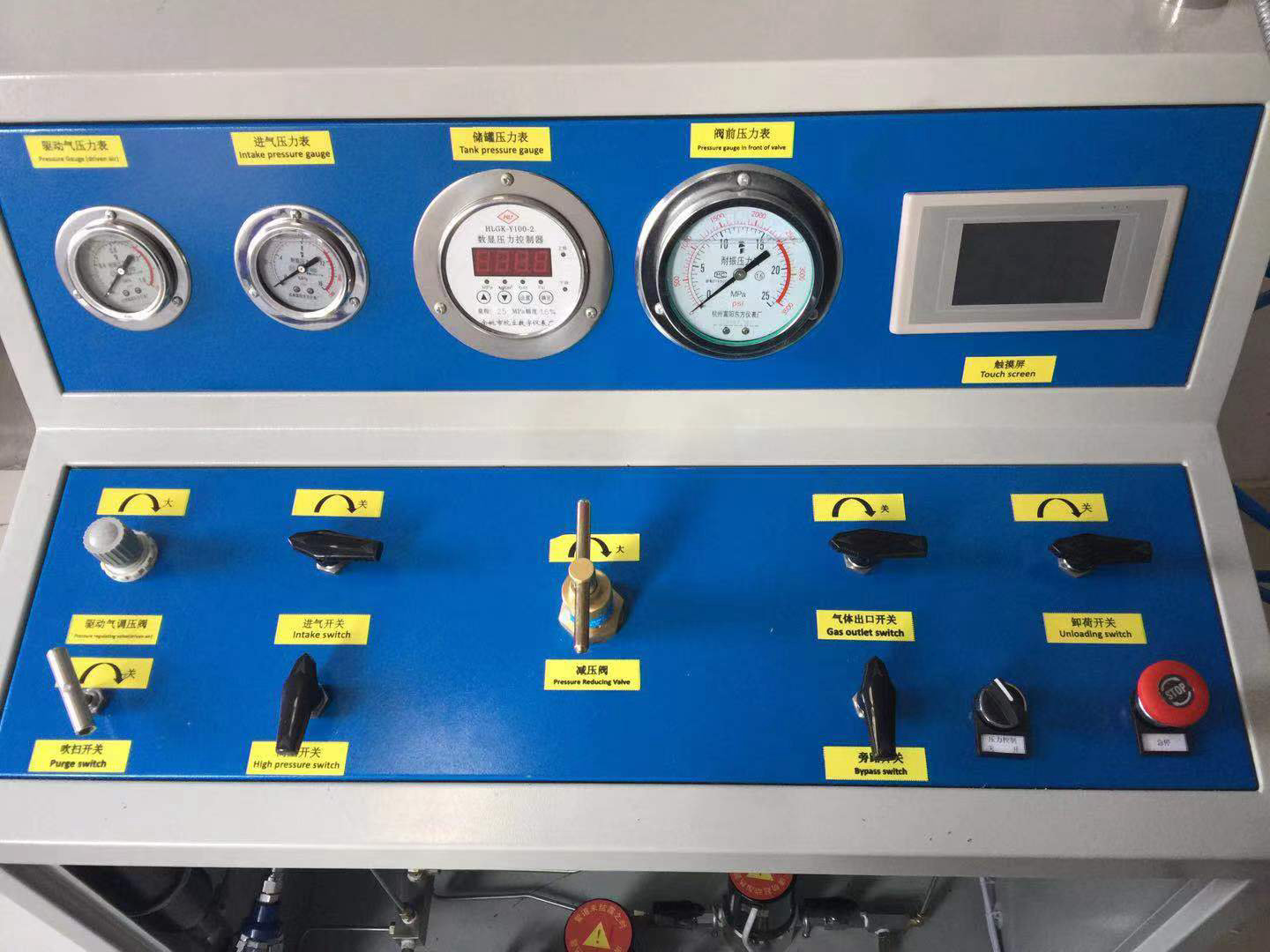

    二氧化碳增压系统操作程序

    1)接好220V/50HZ插头电源。

    2)打开断路器开关,触摸屏亮;

    3)连接好驱动气,调节驱动气调压阀旋钮,使驱动空气压力最大且≤0.8MPA;

    4)首先保证所有阀门是关闭状态,加热器是关闭状态;

    5)气体入口利用胶管连接好钢瓶(钢瓶可放倒或倒置);

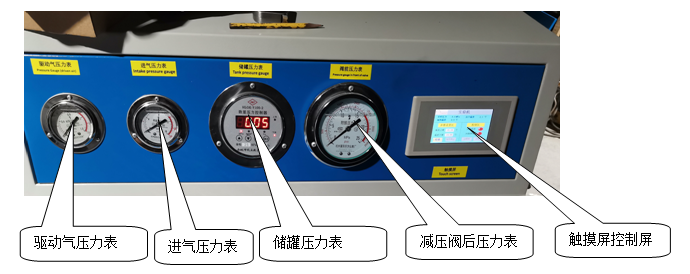

    6)观察仪表温度压力显示是否正常,设定温度上下限值;

    7)打开钢瓶瓶阀,进气压力表显示出进气压力;

    8)在数显表上设置上下限压力值(按设置键或确定键后来设置)

    9)旋转增压开关,增压泵开始动作,开始向管路或者储气罐进行增压,到上限压力值停止增压,低于下限值自动补压;

    10)根据后端使用气体的情况选择开启加热器的温度及数量(需要实际工况调整);

    11)高压开关及旁路开关需根据实际工况进行开关操作,正常应为关闭状态;

    12)减压阀输出恒定压力值,可根据实际工况调整输出值;

    本二氧化碳增压系统之核心元件为我公司引进国外技术自主研发的产品二氧化碳增压泵,该泵具有输出压力高,易于调节,自动保压,性价比高等诸多特点,因而得到了广泛应用。

    调节调节阀从而调节输入气压,输出气体即可得到相应无级调节。

    增压泵进气口需定期添加润滑油(透平32号气动元件用油)
