氮气增压机产品选型注意特点

    氮气增压机产品选型注意特点

    技术支持查询 / 2020-10-09 08:59:24

    选型注意特点（以ZTA02为例）

    （1） 增压的介质是氮气还是？

    （2） 现场空压机能提供多少的驱动气压？

    （3） 现场对流量有什么要求

    （4） 增压后的压力是用来做什么用的？

    （5） 增压的介质的入口压力范围是？





    使用注意特点

    （1） 本产品使用的时候注意驱动气压≤10bar 驱动气压范围3bar--8bar

    （2） 驱动气源口建议加配油水分离器（过滤水分及加润滑油） 注：增压腔体与驱动腔体是分开的  不会造成 增压腔体气体纯度下降；

    （3） 增压介质必须洁净 不允许有杂质；

    （4） 增压机输出压力与空气压缩机气压成比例关系 ZTA02增压比为2:1 当增压机输出压力与驱动气压成倍数比关系的时候 增压机停止工作，当高压输出压力与驱动气压不成比例关系的时候 增压机自动启动；







    ZTA02增压机参数及进出口尺寸




    型号

    增压比

    最小气体入口压力



    (BAR)

    最大气体入口压力



    (BAR)

    最大允许气体出口压力



    (BAR)

    接口尺寸

    最大流量Ln/min



    （入口气压6bar）

    净重



    Kg

    驱动口

    入口

    出口

    ZTA02

    2:1

    1.7bar

    16bar

    16bar

    G1/2

    ZG1/2

    ZG1/2

    960

    18

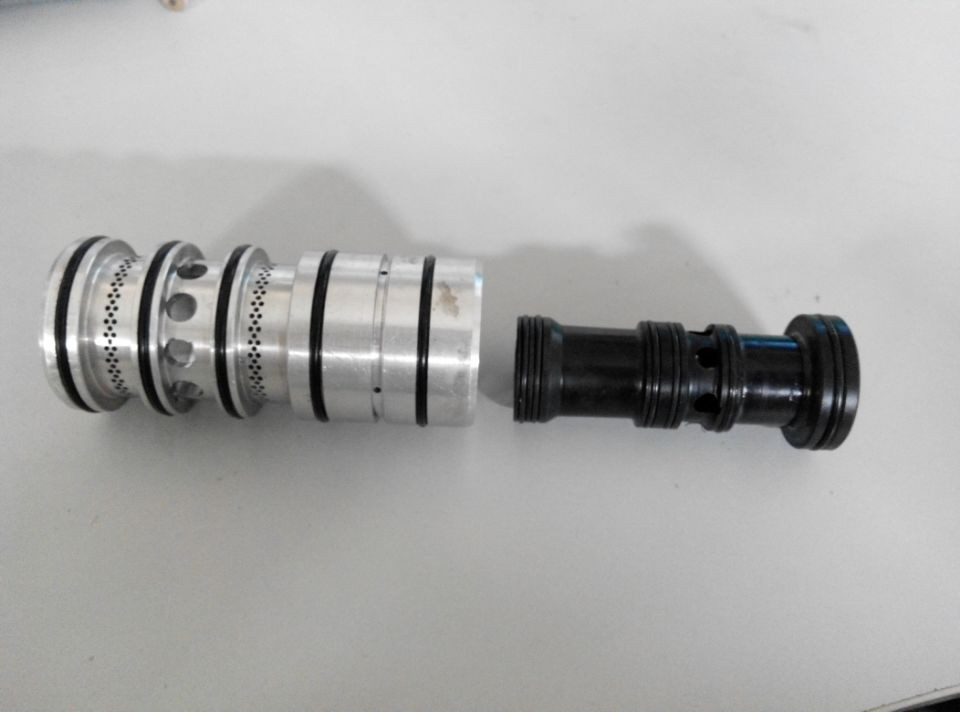

    ZTA02产品换向阀内部构造

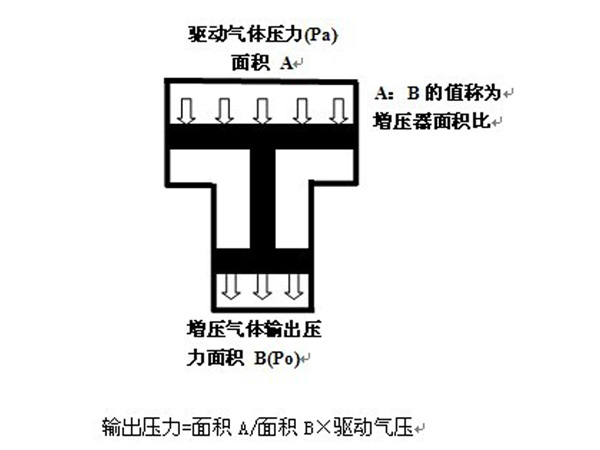

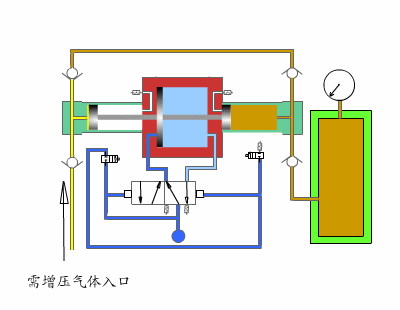

    产品工作原理

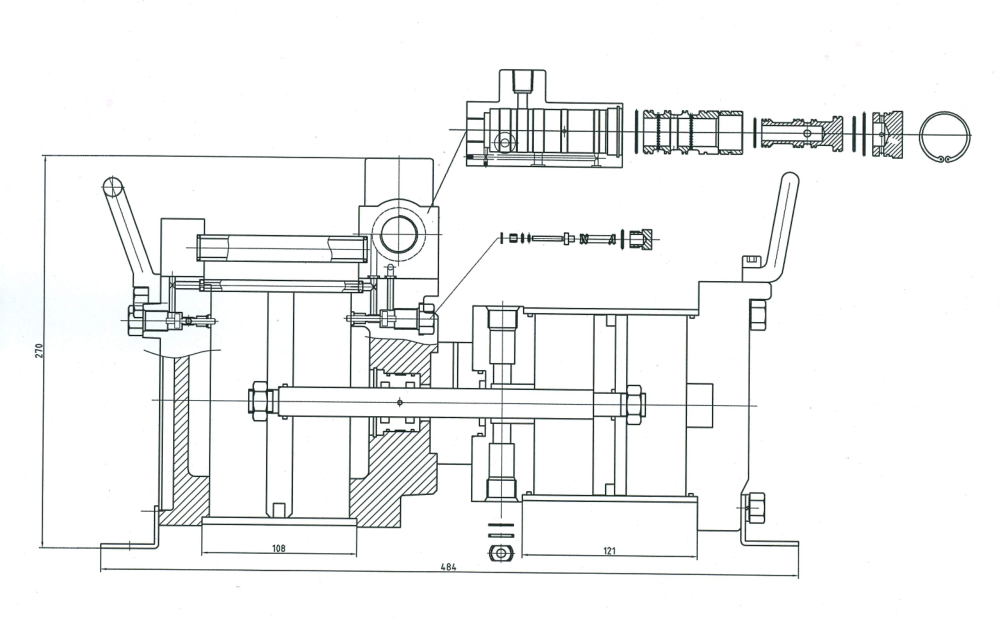

    产品内部构造图
