菲恩特牌阀门测试台-plc触摸屏控制型具体介绍

    plc触摸屏控制型具体介绍

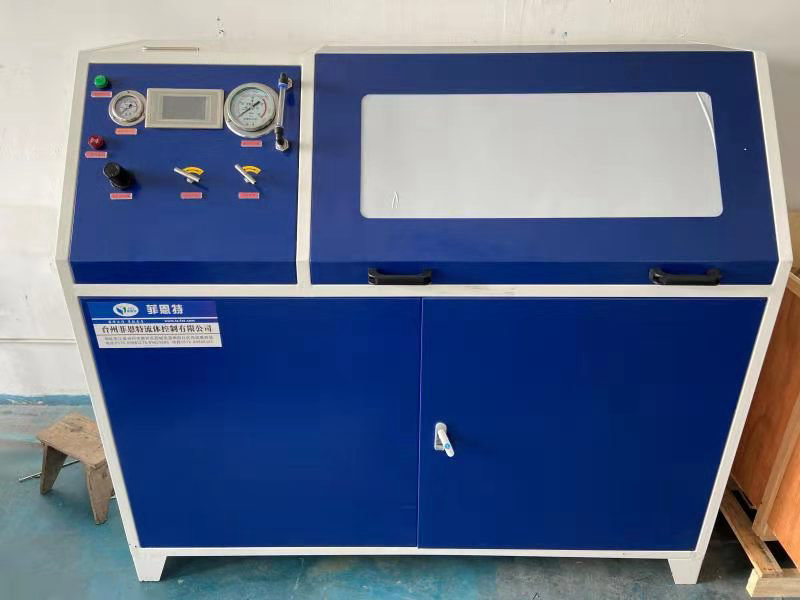

    菲恩特牌PLC触摸屏控制阀门试验台主要由动力系统、电气控制及输出系统等组成。

    1.动力系统:

    阀门试验台采用电气比例阀控制的气液增压泵

    气液增压泵:驱动压力3-8bar;输除压力≤200bar;输出到被测工件,

    连接管路接头:采用耐压300MPa设计连接

    控制阀采用:意大利(Flowxvalve)气动高压球阀

    F/F螺纹连接,适于高压场合,带执行器。

    适用温度:-20~+100℃

    阀体材质:304、316、304L、316L、WCB

    球体材质:304

    密封材质:POM-MoS2

    电气控制及输出系统:

    压力采集控制系统组成,压力传感器测试压力值,设定压力值保证压力的输出,通过PLC将压力、时间数据统一传输到HMI,HMI对各数据进行显示、放大. PLC采用西门子。

    备注:

    1、 试验台采用箱型整体结构、动力站集成化、无外泄漏,外表整洁美观;

    2、 试验台所有管路采用高可靠的密封方式,杜绝跑冒滴漏现象;

    3、 试验台采用集成化电气控制系统,整齐美观可靠;

    阀门试验台主要功能及特点

    1、压力可人工任意设定;疲劳频率可任意设定调节,最大30次/min

    2、检测压力可以压力表、及触摸屏显示,准确无误;

    3、采用PLC(西门子)+HMI实现控制和检测,安全可靠;

    4、设备设有过压报警功能,试验回路中的压力发生突变时,设备自动报警,其超过安全范围时,设备自动停机;

    5、设备设有试验间内管道、工件失效的泄漏报警功能;

    6、漏电保护:设备设置了高灵敏度漏电保护模块,当漏电保护装置动作时,断路器切断主回路电源;

    7、设备还设有短路、过流、缺相、相序等保护功能;

    8、设备设用紧急停止按钮功能:设备在运行过程中出现紧急情况时按急停按钮可立即停止设备运行。
