氮气增压系统手动型

气体增压泵在气体辅助注塑成型中的应用

• 原理介绍

成型时首先向型腔内注射经准确计量的熔体，然后经特殊的喷嘴在熔体中注入气体（一般为氮气），气体扩散推动熔体充满型腔。

在注射冲模过程中，向熔体内注入相对注射压力而言的较低压力的气体，通常为几个到几十个兆帕，利用气体的压力实现保压补缩。

• 压力注入方式

在气体射入点，气体的压力大于塑胶的压力时，气体才会射入塑料中。

• 核心部件

菲恩特一级气体增压泵ZTA05、二级气体增压泵ZTD25

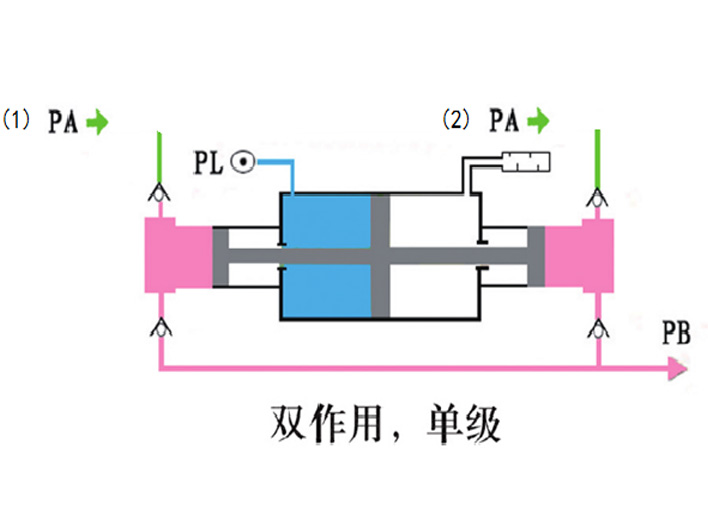

• 大致原理图
• 氮气来源：制氮机及氮气瓶（氮气瓶用一台高压泵即可）
• 一级增压泵参数

入口压力范围：3.5-40bar

输出压力范围：0-40bar

驱动气压3-8bar

储气罐：10升中压瓶

流体360升每分钟

• 二级增压泵参数

入口压力范围：10-200bar

输出压力范围：0-200bar

流量:154L/min

储气罐：4升高压瓶

• 气体增压机采用两台泵的优势。

流量大、体积小、优势比一台二级作用泵（ZTT25）流量要大很多，我们在客户现场做过测试的；

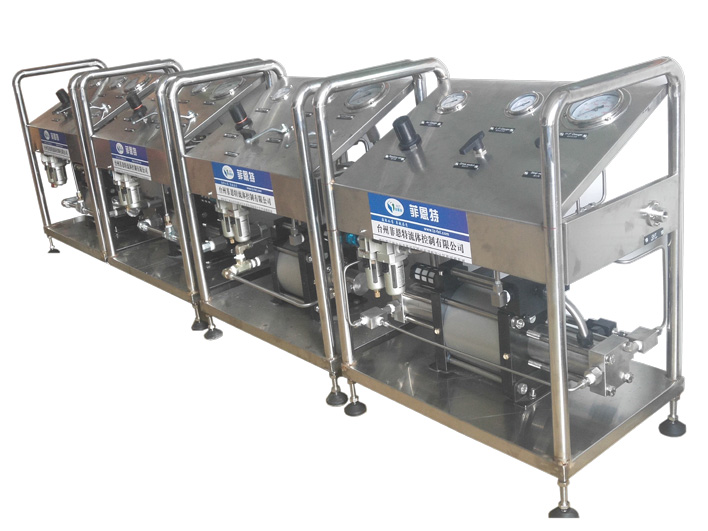

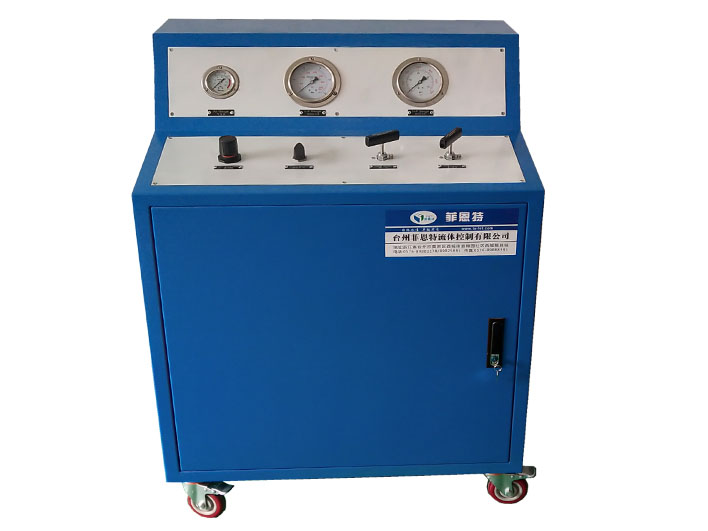

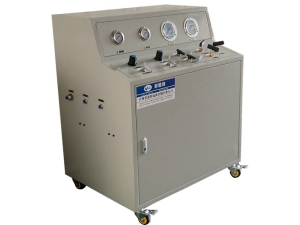

• 实物图
•
