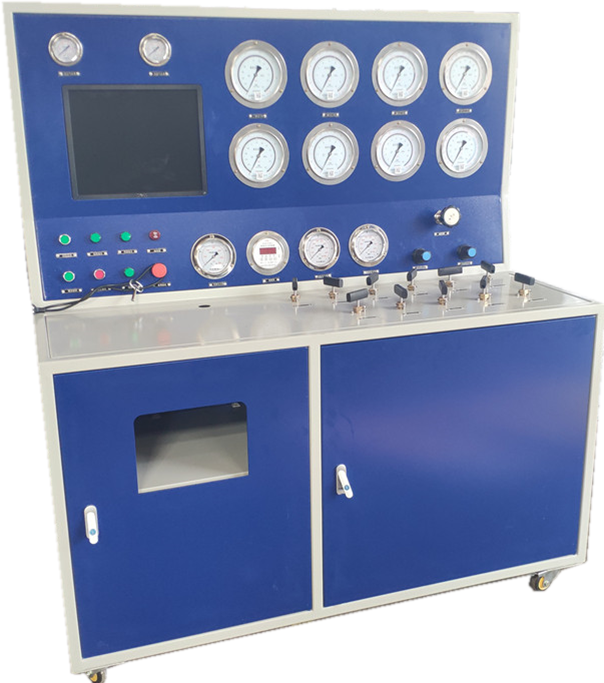

手动安全阀校验台

手动控制安全阀综合校验台是用高压空气及高压液体（水或油）为介质来检验各种安全阀的密封性能、起跳压力、回座压力等。考核其压力安全性能

典型应用

用于DN20～400mm法兰式安全阀、螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀,弹簧直接载荷式安全阀,带动力辅助功能的安全阀,带补充载荷的安全阀的性能测试。

型号说明

   ZTQ-7.5-DN400

说明： ZTQ----手动控制

            7.5----工作压力  48MPa

             DN400----最大通径  400mm

技术参数

• 主机技术参数
• 压力范围：0-7.5mpa
• 试验介质：空气、水或油
• 增压泵配备：ZTT25NL（空气）、ZTGD16WL（水或油）
• 控制方式：手动控制
• 测试压力输出：1路；
• 测试阀门通径：DN 20-400mm
• 计算机系统采集精度：+0.4%；
• 压力测量精度：0.4级压力表（可选更高压力等级）；
• 压力表测量范围（精密压力表双表校验）：0-0.6Mpa 0-2.5MPa,0-6MPa, 0-10MPa
• 配双压力表备用接头
• 夹紧方式：液压油缸夹紧；
• 夹紧力输出范围：0-30吨；
• 密封方式：密封圈/螺纹密封；
• 储气罐4L,工作压力15mpa
• 控制系统电源：220V单相，1kw
• 气源配备：客户需配备0.8MPa空气压缩机及洁净水源
• 校验台设备噪音小于70dB，气源机噪音大于70dB

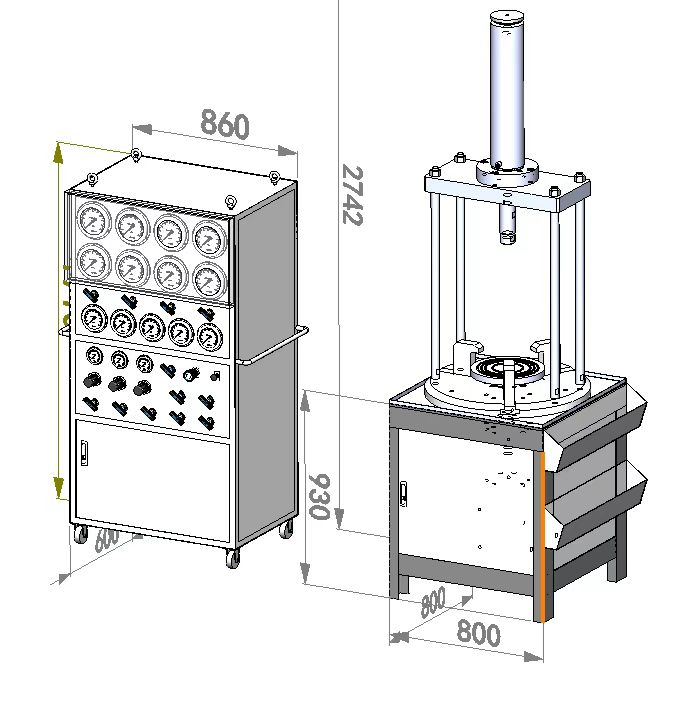

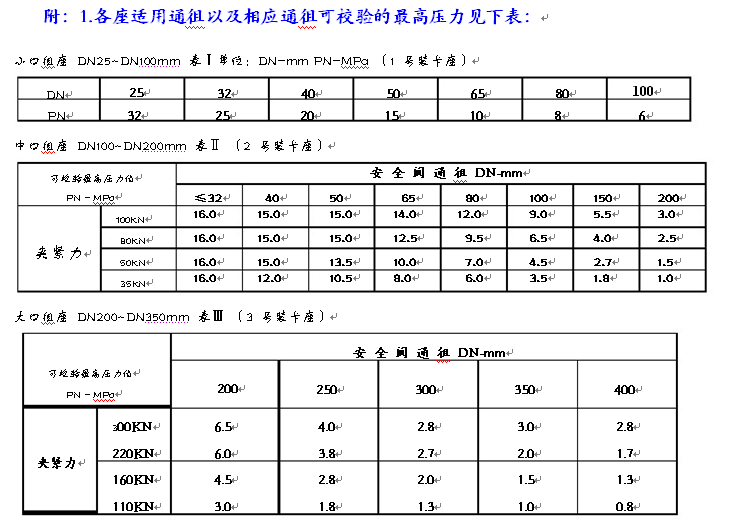

• 工装技术参数

1、DN100 安全阀装卡座

安全阀通徂：DN15 一 DN100

最高调校压力：PN  32MPA

最大装卡力：50KN

工作介质： 洁净空气、氮气

工作温度： 0—50℃

驱劢气源： 0.3~0.8MPa

2、DN200 安全阀装卡座

安全阀通徂：DN100 一 DN200

最高调校压力：PN  16MPA

最大装卡力： 100KN

工作介质：洁净空气、氮气

工作温度： 0—50℃

驱劢气源： 0.3~0.8MPa

 3、DN400 安全阀装卡座

安全阀通徂：DN200 一 DN400

最高调校压力：PN 8MPa

最大装卡力：300KN

工作介质： 洁净空气、氮气

工作温度： 0—50℃

驱劢气源： 0.3~0.8MPa

安装、调试及培训

该系统组成部分涉及到高压气压（2145PSI），有任何错误安装或疏忽均会对人身安全造成威胁，现场安装必须由供货方的技术服务人员进行，有需要时用户方可以提供相关的辅助性帮助。

1. 土建施工(用户须在现场安装前完成土建施工)

可以根据用户方试验场地的实际情况，由双方技术人员共同协商，提出合理的布局方案，具体的土建设计与施工由用户方负责实施。

1. 系统安装
2. 机械部分：
   • 所有组成设备必须在室内安装，远离强腐蚀气体或液体。
   • 空压机：布置于工作间一侧，空压机顶部加装散热罩和换热扇。考虑空压机噪音问题，可将其单独一间，空压机，缓冲罐，过滤器排污管道汇集连于室外。
   • 增压系统：增压系统设备布置在工作间合理位置，便于维护，移动方便。
   • 管路：使用硬管线连接，具有安全、可靠等优点，缺点是布置安装不方便。软管线连接具有简单、方便等优点，但在使用中应注意其安全性。 根据现场情况，也可以软、硬管线混合使用，充分发挥其各自的优点
3. 电气部分：
4. 安装该试压系统的现场必须从工厂的总配电室单独给一条220V AC的电源（用户自备）。
5. 各组成设备均须可靠接地。
6. 信号线均采用屏蔽电缆且采取与动力电缆分槽埋入的措施，防止空间干扰。

安装完毕正式投入试验之前必须逐项进行检查，信号和控制动作正确无误方可开始试验
