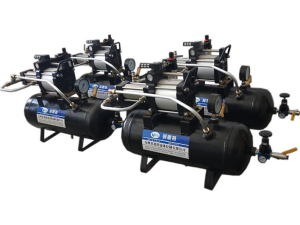

五倍空气增压系统

气动空气增压泵.压缩空气增压系统.

  1.性能、特点：

    ZTV系列空气增压单元压缩空气增压系统是我公司自主研究开发的一种先进增压设备。该设备是利用压缩空气作为动力，对空气增压，增压比有2：1和5：1。（即可对被增压介质进行两倍或五倍的增压）。该装置是一个独立的增压单元，串联在被增压管路中。具有增压速度快，使用寿命长，压力稳定，流量大，操作简单，维护方便等特点。

  2.压缩空气增压系统应用范围：空调盘管检测、阀门气密性检测、压力容器检测、储气罐内气体的恒定补充，普通压缩机提高空气压力、气控阀气动执行器、三坐标测量仪、气动打标机、 数控机床夹紧装置 、气动打捆机、 喷码机 、气缸夹紧力不足等场所

     1.气路中个别或部分装置需用高压。

     2.工厂主气路压力下降，不能保证气动装置的低使用压压力时，利用增压泵提供高压气体，以维持气动装置正常工作。

     3.不能配置大口径气缸，但输出力又必须确保。

     4.气控式远距离操作，必须增压以弥补压力损失。

     5.需要提高联动缸的液压力。

     6.希望缩短向气罐内充气至一定压力的时间。

     7.用于气密性检测。

  3.自动保压：无论何种原因造成保压回路压力下降，增压泵将自动启动，补充泄漏压力，保持回路压力恒定。

  4.操作采用气体驱动，无电弧及火花，完全用于有易燃、易爆的液体或气体场所。

  5.维护简单：与其他气驱泵相比，增压泵可完成相同的工作，但其零件及密封少，维护简单

  6.性价比高：增压泵是一种柱塞泵，工作时增压泵迅速往复工作，随着输出压力的提升，泵的往复减慢直至停止，此时泵的压力恒定，能量消耗低，各部件停止运动。

  7.菲恩特空气增压单元.压缩空气增压系统的优点：

1）压缩空气增压系统压力稳定、脉冲小与传统气体增压器相比，该增压机产生的脉冲小，有稳定的压力输出，且输出压力值可通过附加的减压阀调节至工作场合所允许的压力范围内。

2）压缩空气增压系统噪声低、投入成本低、节约能源与高压空压机系统和高压压缩机比较，该单元噪声低、投入成本低，当达到所设定压力时，无额外能量消耗，所以其耗能量小，节约能源。

3）便于使用。该增压机和压缩空气增压系统全气动控制，连接上驱动气入口，被增压气体入口，增压后的气体出口即可工作；压缩空气增压系统调节驱动气源压力即可无级调整被增压气体的压力。

   压缩空气增压系统组成及原理

1.  气体部分

       这一部分由一个装有o型密封圈的轻质异径活塞和一个外层玻璃纤维缠绕或硬铝镀层、中间用环氧树脂填充的套筒组成，活塞置于套筒内。这种空气活塞的直径对于任何系列的气动泵都是恒定的。当压缩空气入气动装置时，迫使活塞进入压缩冲程，然后空气驱动活塞返回进行吸入冲程(具有弹簧自动回位功能的M系列泵除外)。与其它多种泵不同，气动装置管路由于设计的固有低磨擦特性以及装配时的润滑，而无需使用润滑剂。

2.空气循环阀

       这一部分由一个控制器和一个柱塞构成，它根据位置状态使压缩空气流到空气活塞的任何一端。该活塞在其冲程的上端和底部推动控制阀，对滑阀的大面积进行交替增压和换气，以控制气流向空气活塞往复运动，保持循环状态。空气从泵中排出时，需通过排气消声器。与其它多种泵不同，泵在设计中不采用金属一金属的紧配合，这样可以防止漏气导致柱塞终止操作的后果。

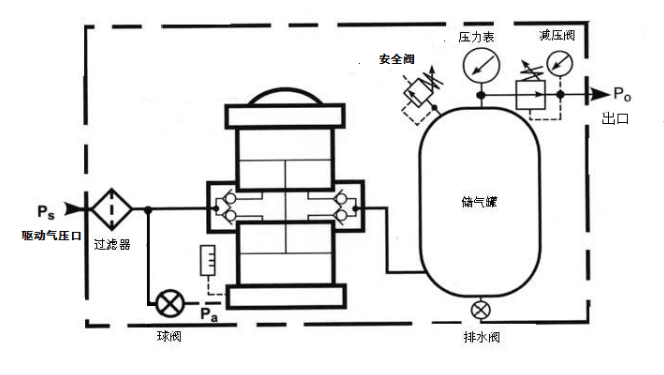

产品大致回路图
