3倍压缩空气增压系统

菲恩特ZTS-ZTM03小型压缩空气增压系统

一、配置：ZTM03空气增压泵，20L标准储气罐，泄压阀阀、排水阀，减压阀，进气开关，驱动开关，高压开关，油水分离器等

二、压缩空气增压系统参数

（1）驱动气压范围：2-8bar

（2）输出压力：0-2.4MPa

（3）流量：420L/min(基于驱动气压为6bar的情况下)

（4）进气压力范围1.7-24bar

（5）驱动口φ12mm快速接头，输出NPT3/8内螺纹

（6）储气罐耐压值：30bar(水压测试)

三、安装方式：卧式安装

四、压缩空气增压系统应用范围：

（1）热流道空气增压。

（2）气缸气压辅助增压。

（3）工程局部气压不足不稳。

（4）气密性测试与试验。

（5）真空吸盘气压提升。

（6）机械手臂气压不足提供支持。

（7）压力容器等壳体的气压测试。

五、压缩空气增压系统的优点

（1）操作简单，易于维护。

（2）体积小，便于携带。

（3）气动增压，无火花。

（4）标准化生产，库存充足。

（5）优质密封圈，机构合理，产品稳定性高。

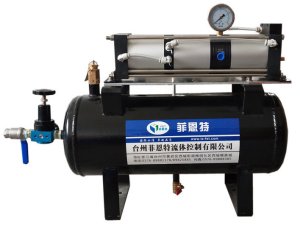

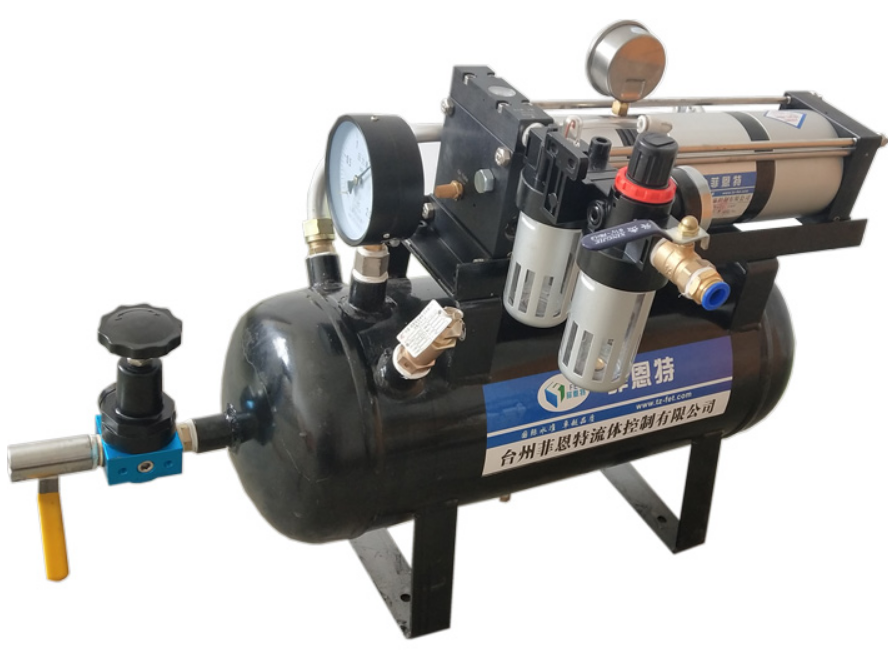

压缩空气增压系统效果图如下
