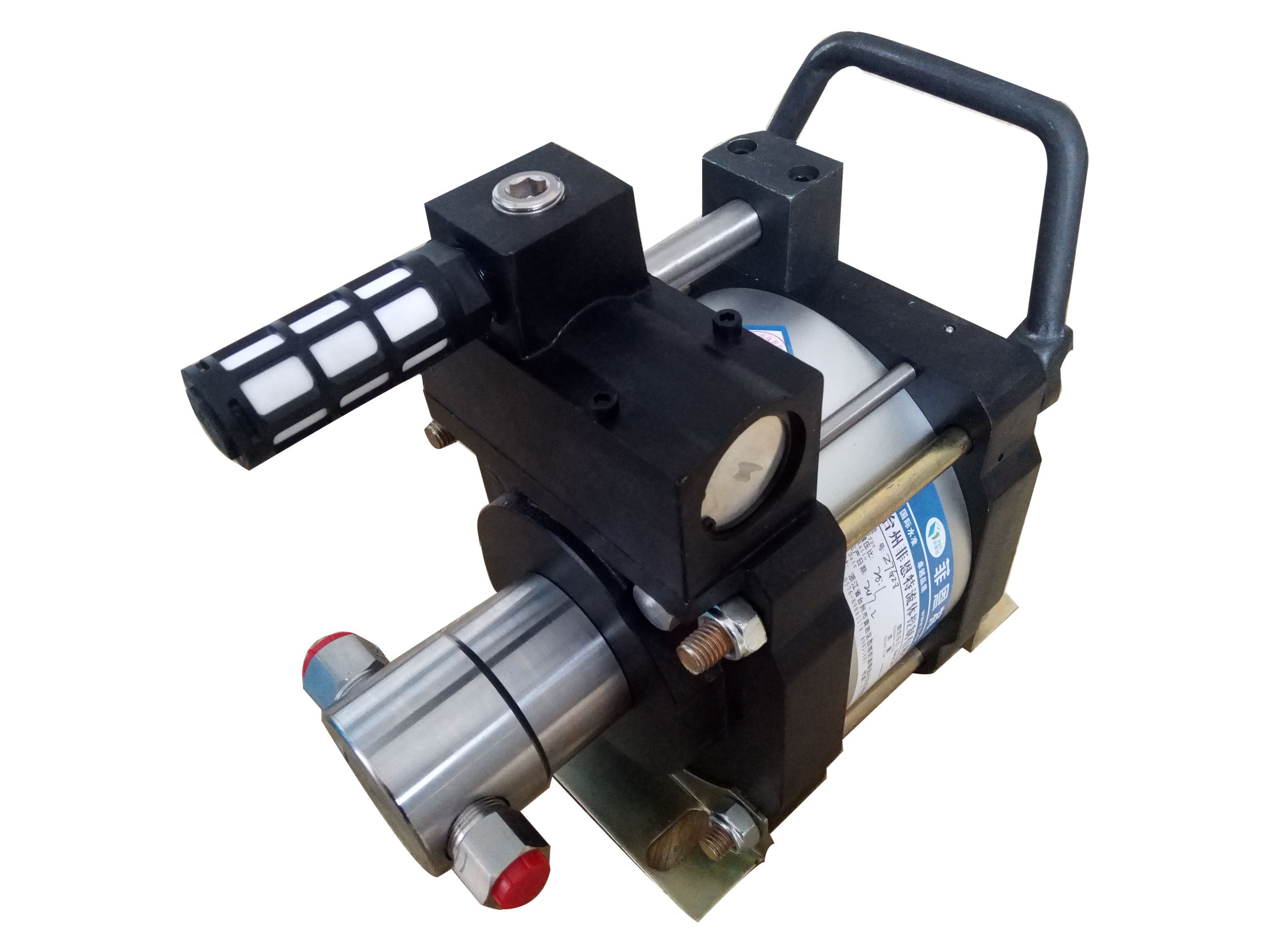

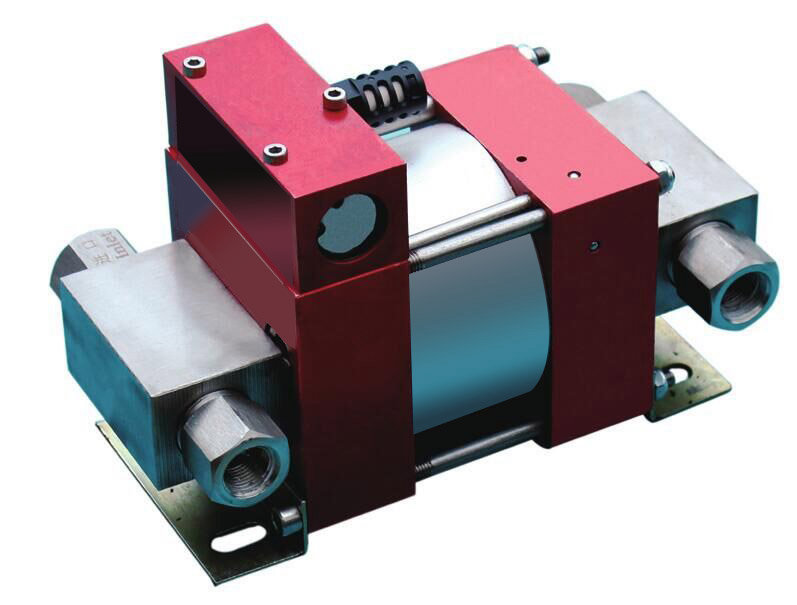

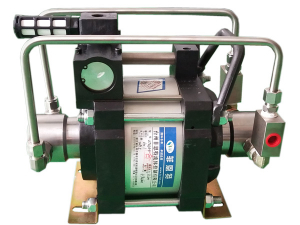

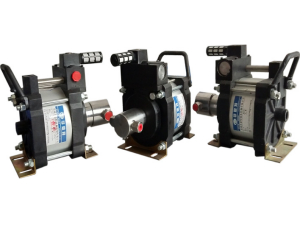

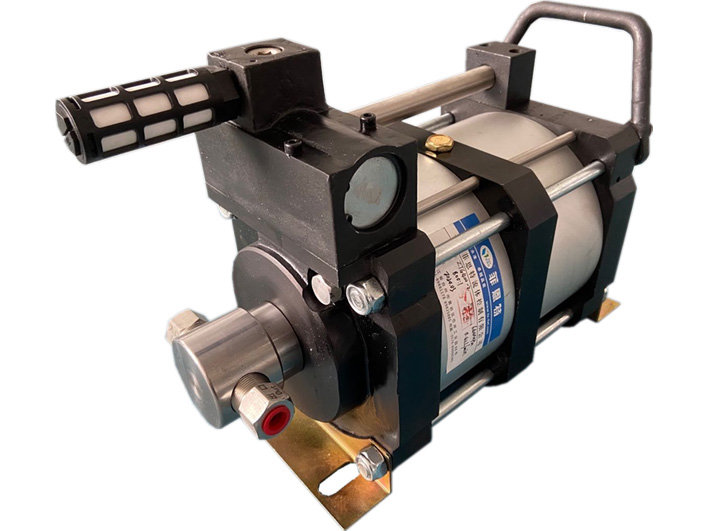

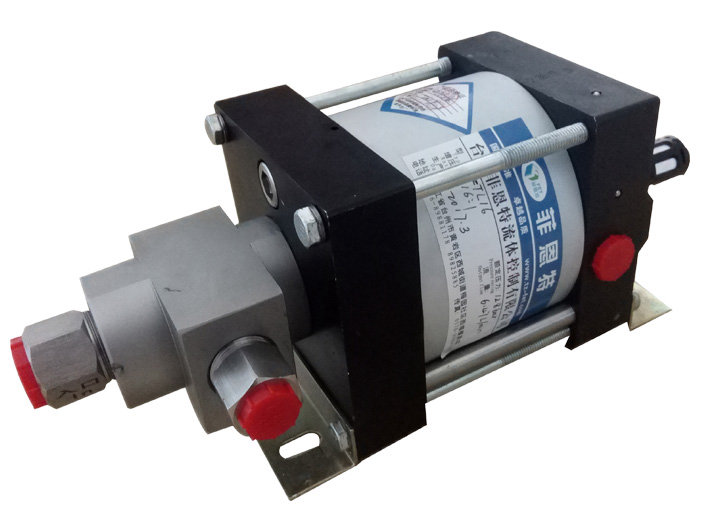

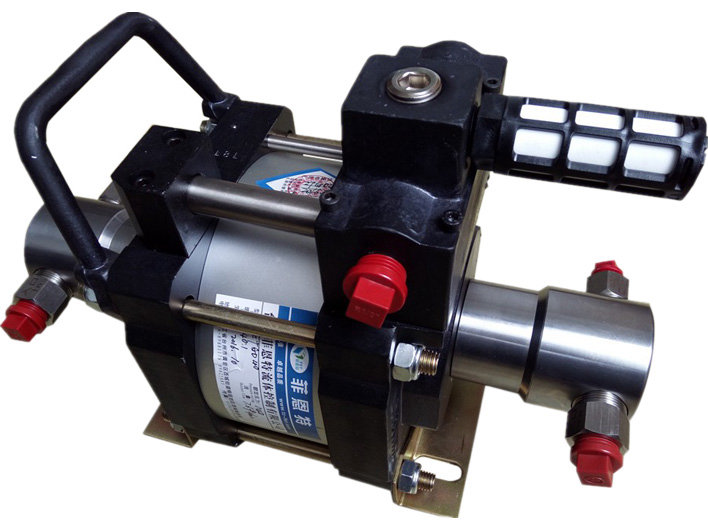

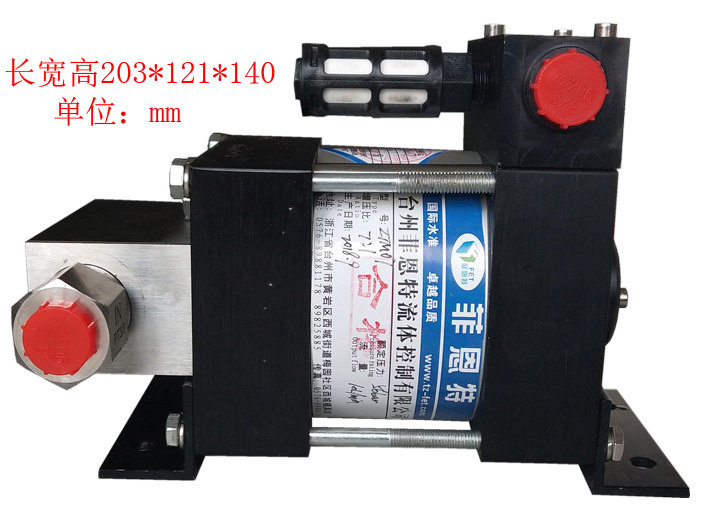

液体增压泵ZTGD系列

ZTGD液体增压泵的组成：

1.气体部分

这一部分由一个装有o型密封圈的轻质异径活塞和一个外层玻璃纤维缠绕或硬铝镀层、中间用环氧树脂填充的套筒组成，活塞置于套筒内。这种空气活塞的直径对于任何系列的气动泵都是恒定的。当压缩空气入气动装置时，迫使活塞进入压缩冲程，然后空气驱动活塞返回进行吸入冲程(具有弹簧自动回位功能的M系列泵除外)。与其它多种泵不同，气动装置管路由于设计的固有低磨擦特性以及装配时的润滑，而无需使用润滑剂。

2.液压部分

液压装置的活塞/冲杆直接与活塞连接，其下端装入液压装置壳体之内。它的直径确定了泵的压缩比，从而确定输出流量和最大压力。它的作用是通过进口控制阀将液体吸入，并在较高压力下通过出口控制阀使其流出。该装置装有弹簧止回阀，用于控制液体进出通道。当液压装置的活塞/冲杆处于吸入冲程时，进口控制阀打开,出口控制阀通过弹簧保持关闭时，将液体引入泵内。升压冲程时，进口控制阀关闭，液压装置的活塞/冲杆通过出口控制阀迫使液体流出。动态密封圈位于液压装置活塞/冲杆的周围，而且是一种几乎无磨损的零件。它的作用是循环期间，在压力下能够容纳液体，并防止外部泄漏或渗入气体装置。根据泵出液体的介质、使用温度和增压比，选用了不同的密封材料和形式。附注：大多数泵在气动部分与液压部分之间均使用一个定位件，以便使其完全分离，并进行无污染操作。

3.空气循环阀

这一部分由一个控制器和一个柱塞构成，它根据位置状态使压缩空气流到空气活塞的任何一端。该活塞在其冲程的上端和底部推动控制阀，对滑阀的大面积进行交替增压和换气，以控制气流向空气活塞往复运动，保持循环状态。空气从泵中排出时，需通过排气消声器。与其它多种泵不同，泵在设计中不采用金属一金属的紧配合，这样可以防止漏气导致柱塞终止操作的后果。

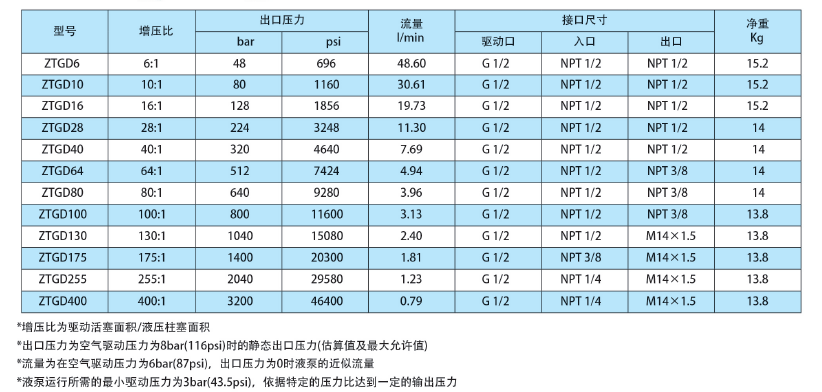

ZTGD液体增压泵的参数：

液体增压泵的优势：

1）压力稳定、脉冲小与传统气体增压器相比，该增压机产生的脉冲小，有稳定的压力输出，且输出压力值可通过附加的减压阀调节至工作场合所允许的压力范围内。

2）噪声低、投入成本低、节约能源与高压空压机系统和高压压缩机比较，该单元噪声低、投入成本低，当达到所设定压力时，无额外能量消耗，所以其耗能量小，节约能源。

3）便于使用。该增压机全气动控制，连接上驱动气入口，被增压气体入口，增压后的气体出口即可工作；调节驱动气源压力即可无级调整被增压气体的压力。

液体增压泵产品具有以下特点：

1输出压力高：液体输出压力可达400Mpa.

2适用范围广：工作介质可为液压油，水及大部分化学腐蚀性液体，而且可靠性高，寿命长。

3输出范围广：对所有型号泵仅需要较小气压就能平稳工作，此时获得最小流量，调节进气量后可获得不同流量。

4应用灵活：选用不同型号的泵，可获得不同的压力区域。

5易于调节：在泵的压力范围内，调节调节阀从而调节输入气压，输出液压得到调整

6自动保压：无论何种原因造成的保压回路压力下降，菲恩特泵都将自动启动，补充泄露压力，保持回路压力稳定。

7操作安全：采用气体驱动，无电弧及火花，可在危险场所使用

8）维护简单：菲恩特泵能完成其他气驱泵相同的工作，但其零件及密封少，维护简单

9性价比高：菲恩特气液增压泵是一种柱塞泵，工作时气液增压泵迅速往复工作，随着输出压力增高，泵的往复减慢直至停止，此时泵输出压力恒定，能量消耗最低，各部件停止运动。
