一,产品特点:
菲恩特微型气液增压泵是我公司引进国外技术自主研发的产品。微型气液增压泵其原理是利用大面积活塞的低气压产生小面积活塞的高液压。
微型气液增压泵产品具有以下特点:
1输出压力高:液体输出压力可达400Mpa.
2适用范围广:工作介质可为液压油,水及大部分化学腐蚀性液体,而且可靠性高,免维护和寿命长。
3输出范围广:对所有型号泵仅需要较小气压就能平稳工作,此时获得较小流量,调节进气量后可获得不同流量。
4应用灵活:选用不同型号的泵,可获得不同的压力区域。
5易于调节:在泵的压力范围内,调节调节阀从而调节输入气压,输出液压得到调整
6自动保压:无论何种原因造成的保压回路压力下降,菲恩特泵都将自动启动,补充泄露压力,保持回路压力稳定。
7操作可靠:采用气体驱动,无电弧及火花,可在危险场所使用
8维护简单:菲恩特微型气液增压泵能完成其它气驱泵相同的工作,但其零件及密封少,维护简单
9性价比高:菲恩特微型气液增压泵是一种柱塞泵,工作时菲恩特微型气液增压泵迅速往复工作,随着输出压力提升泵的往复减慢直至停止,此时泵输出压力恒定,能量消耗少,各部件停止运动。
二,微型气液增压泵典型应用:
1)阀门管件压力容器等提供静态测试和爆破测试
2)汽车制动系统及喷油嘴测试
3)建材试验机的水压试验
4)向管道或反应釜中注射化学试剂,制冷剂的罐装
5)夹紧 成型 钻孔 剪切 冲压等设备的动力
6)大型压力机过载保护模具缓冲及托起动力
7)钢筋连接器的动力,航空航天附件静态及动态测试
8)仪器仪表的性能测试及校定
9)高压清洗及水切割设备的水喷射,在危险区域输送流体
10)机械设备的润滑系统注油
11)阀门测试时的加紧动力,轴套缸套的压进,压出动力
三,微型气液增压泵泵原理
微型气液增压泵应用范围广泛,可以充水,充油,填充化学介质。驱动气压范围1.5-10bar。气液增压泵是由二位四通先导阀来控制往复运动的柱塞泵。采用大气体活塞与小直径液压柱塞连接在一起的结构。利用两个活塞的面积比产生压力比,通过压力比可以计算出输出压力。气液增压泵型号中的数字为该泵的额定增压比,输出液压=增压比×驱动气压。通过一个简单气体减压阀可以设定出口压力。菲恩特液泵能够实现自动循环。当出口压力升高时,泵会减速运行,并对差动活塞产生一定的阻力,当力平衡时,泵会自动停止运行。当出口压力降低或驱动气压增大时,泵会自动启运运行。液泵的性能受许多条件影响,例如:消声器和先导阀(受空气管线内湿度影响)冷冻,气体管路尺寸过小或过滤器受污染等
气液增压泵分为四大类:
ZTM、ZTMD、ZTM**-2、ZTM**-3系列气液增压泵驱动活塞直径为80mm
L系列气液增压泵驱动活塞直径为100mm
ZTS、ZTSD系列气液增压泵驱动活塞直径为125mm
ZTG、ZTGD、ZTG-2系列气液增压泵驱动活塞直径为160mm

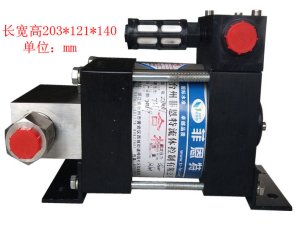

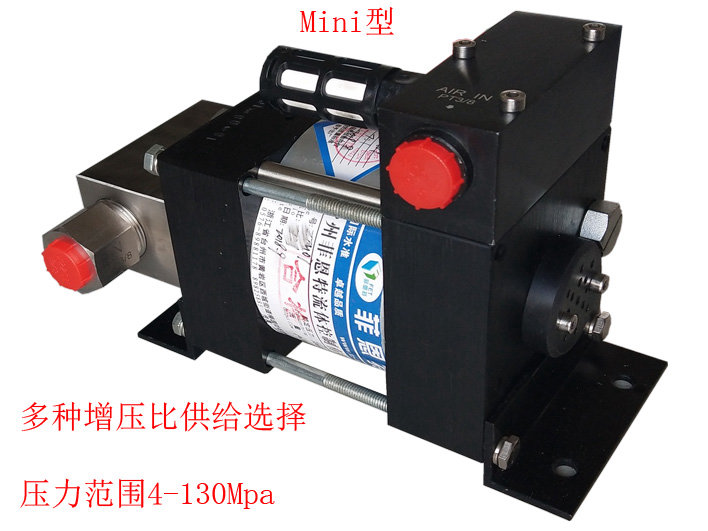

ZTM系列实物图片
该系列气液增压泵采用内置式单气控两位四通阀实现泵的自动往复运动,该系列产品为我公司消化吸收国外同类型产品后按照我国标准设计制造的产品。气驱部分全部采用铝合金并氧化处理,泵头根据介质不同可选用碳钢或不锈钢。
该系列气液增压泵产品的驱动活塞直径为80mm,使用气压≤8bar。该系列泵具有以下特点:
◆重量轻,携带方便 ◆流量大、压力范围广 ◆易于控制,手动控制到自动控制均可实现
◆适用于绝大部分液体 ◆无需用电,可用于危险场合 ◆易于维护
型号 | 增压比 | 出口压力 | 流量 L/min | 接口尺寸 | 净重 Kg | |||
bar | psi | 驱动口 | 入口 | 出口 | ||||
ZTM4 | 4:1 | 32 | 464 | 15.36 | G3/8 | NPT 1 | NPT 1/2 | 4.8 |
ZTM10 | 10:1 | 80 | 1160 | 7.15 | G3/8 | NPT 3/4 | NPT 1/2 | 4.3 |
ZTM16 | 16:1 | 128 | 1856 | 4.59 | G3/8 | NPT 1/2 | NPT 1/2 | 4.2 |
ZTM30 | 30:1 | 240 | 3480 | 2.53 | G3/8 | NPT 1/2 | NPT 3/8 | 4.2 |
ZTM44 | 44:1 | 352 | 5104 | 1.41 | G3/8 | NPT 3/8 | NPT 3/8 | 4.1 |
ZTM64 | 64:1 | 512 | 7424 | 0.95 | G3/8 | NPT 3/8 | NPT 3/8 | 4.1 |
ZTM100 | 100:1 | 800 | 11600 | 0.64 | G3/8 | NPT 3/8 | NPT 3/8 | 4.1 |
ZTM170 | 170:1 | 1360 | 19720 | 0.37 | G3/8 | NPT 3/8 | M14*1.5 | 4.1 |
*增压比为驱动活塞面积/液压柱塞面积
*出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及允许值)
*流量为在空气驱动压力为6bar(87psi),出口压力为0时液泵的近似流量
*液泵运行所需的驱动压力为3bar(43.5psi),依据特定的压力比达到一定的输出压力
