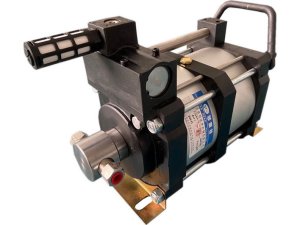

ZTG-2系列超高压气动增压泵

一,产品特点：

菲恩特超高压气动增压泵ZTG-系列是我公司引进国外技术自主研发的产品。其原理是利用大面积活塞的低气压产生小面积活塞的高液压。超高压气体增压泵一般是用来做爆破行实验，耐压试验等各种用到高压的场所。

超高压气动增压泵ZTG-系列产品具有以下特点：

1输出压力高：液体输出压力可达640Mpa.

2适用范围广：工作介质可为液压油,水及大部分化学腐蚀性液体,而且可靠性高,免维护和寿命长。

3输出范围广：对所有型号泵仅需要较小气压就能平稳工作,此时获得小流量,调节进气量后可获得不同流量。

4应用灵活：选用不同型号的泵,可获得不同的压力区域。

5易于调节：在泵的压力范围内,调节调节阀从而调节输入气压,输出液压得到调整

6自动保压：无论何种原因造成的保压回路压力下降菲恩特泵都将自动启动,补充泄露压力,保持回路压力稳定。

7操作可靠：采用气体驱动,无电弧及火花,可在危险场所使用

8维护简单：菲恩特泵能完成其它气驱泵相同的工作,但其零件及密封少,维护简单

9性价比高：菲恩特气液增压泵是一种柱塞泵,工作时菲恩特气液增压泵迅速往复工作,随着输出压力提升,泵的往复减慢直至停止,此时泵输出压力恒定,能量消耗小,各部件停止运动。

二,超高压气动增压泵ZTG-系列典型应用:

1）阀门管件压力容器等提供静态测试和爆破测试

2）汽车制动系统及喷油嘴测试

3）建材试验机的水压试验

4）向管道或反应釜中注射化学试剂,制冷剂的罐装

5）夹紧 成型 钻孔 剪切 冲压等设备的动力

6）大型压力机过载保护模具缓冲及托起动力

7）钢筋连接器的动力,航空航天附件静态及动态测试

8）仪器仪表的性能测试及校定

9）高压清洗及水切割设备的水喷射,在危险区域输送流体

10）机械设备的润滑系统注油

11）阀门测试时的加紧动力,轴套缸套的压进,压出动力

三，高压气动增压泵ZTG-系列原理

高压气动增压泵ZTG-系列应用范围广泛,可以充水,充油,填充化学介质。驱动气压范围1.5-10bar。气液增压泵是由二位四通先导阀来控制往复运动的柱塞泵。采用大气体活塞与小直径液压柱塞连接在一起的结构。利用两个活塞的面积比产生压力比,通过压力比可以计算出输出压力。气液增压泵型号中的数字为该泵的额定增压比,输出液压=增压比×驱动气压。通过一个简单气体减压阀可以设定出口压力。菲恩特液泵能够实现自动循环。当出口压力升高时,泵会减速运行,并对差动活塞产生一定的阻力,当力平衡时,泵会自动停止运行。当出口压力降低或驱动气压增大时,泵会自动启运运行。液泵的性能受许多条件影响,例如：消声器和先导阀（受空气管线内湿度影响）冷冻,气体管路尺寸过小或过滤器受污染等

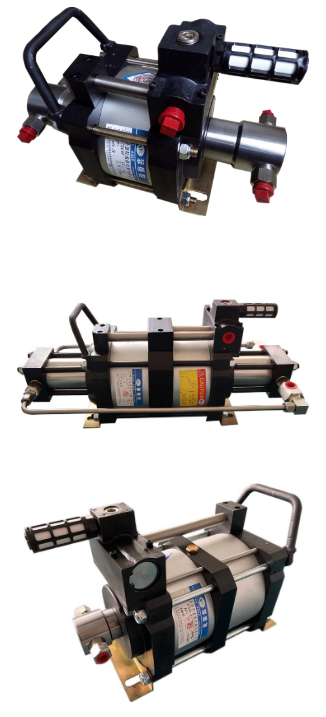

高压气液增压泵ZTG-2系列采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及永不生锈。

接液部分材质根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了泵的性能。本系列驱动活塞直径为160mm。

驱动气压不可大于10bar，为了保证泵的寿命，建议使用气压≤8bar。
